How To: Messen im Maßstab Orthogonale Projektion

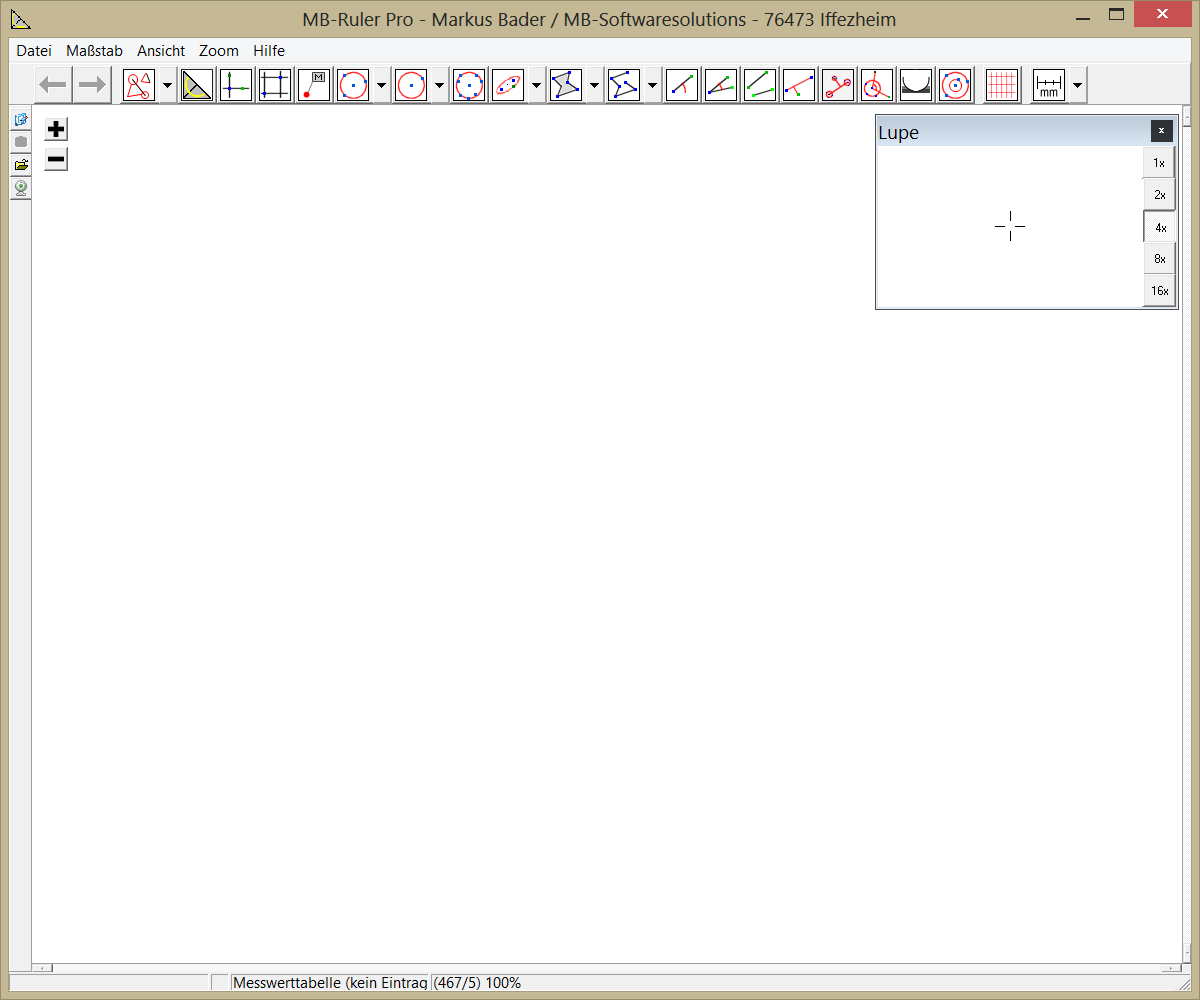

  1. Starten Sie MB-Ruler Pro im Fenstermodus.

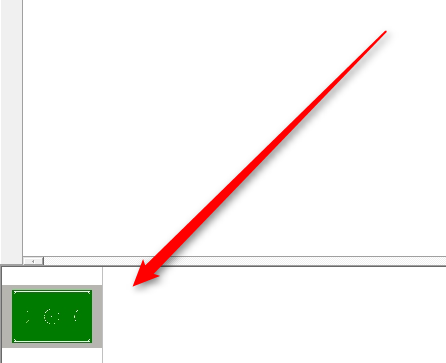

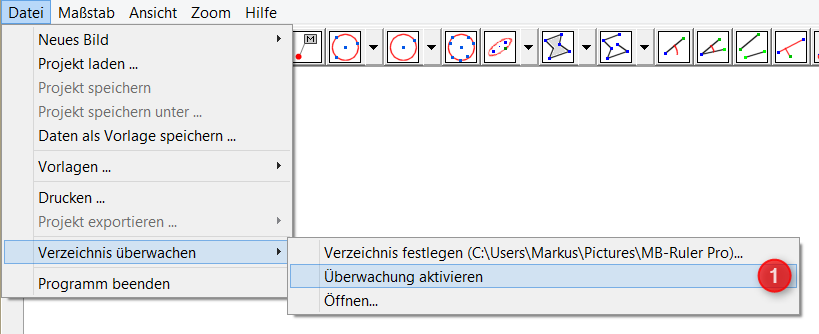

  2. Wählen Sie Ihr Datenverzeichnis aus uns starten Sie die Überwachung des Verzeichnisses (1). Vorschaubilder aller Bilder im überwachten Verzeichnis werden in der Galerie am unteren Rand dargestellt.

  3. Öffnen Sie ein Bild, indem Sie einen Doppelklick auf das Vorschaubild ausführen.

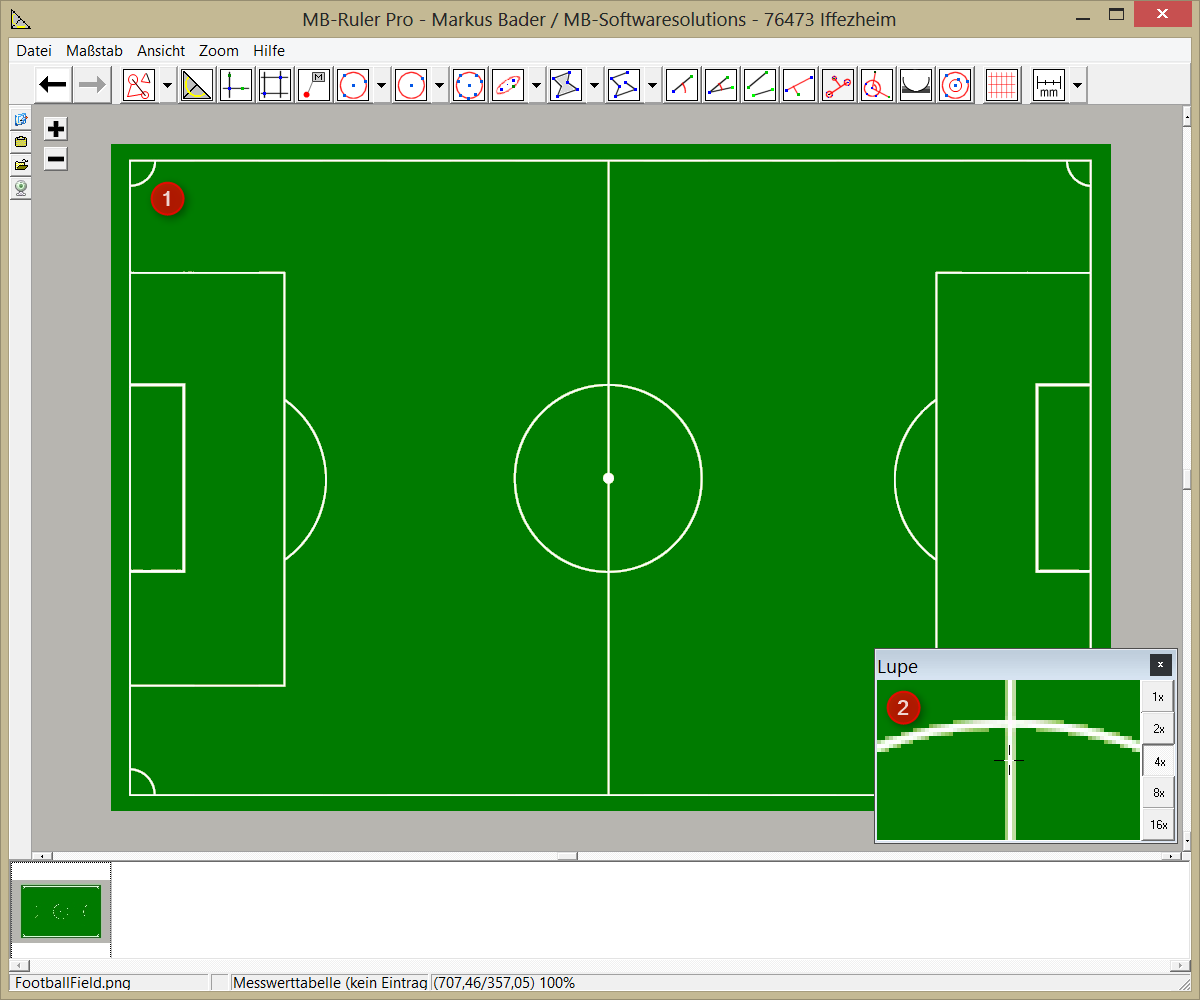

    Das Bild wird in der Arbeitsfläche (1) dargestellt. Der Ausschnitt, über dem sich der Mauszeiger befindet, wird im Lupenfenster (2) vergrößert dargestellt.
    Die Vergrößerung kann zwischen Originalgröße und 16facher Vergrößerung gewählt werden.

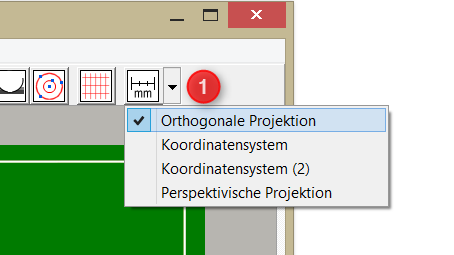

  4. Um das Beispielbild (Fußballplatz) zu vermessen, wählen Sie nun über das Maßstabs-Icon den Maßstabs-Typ Orthogonale Projektion aus (1).

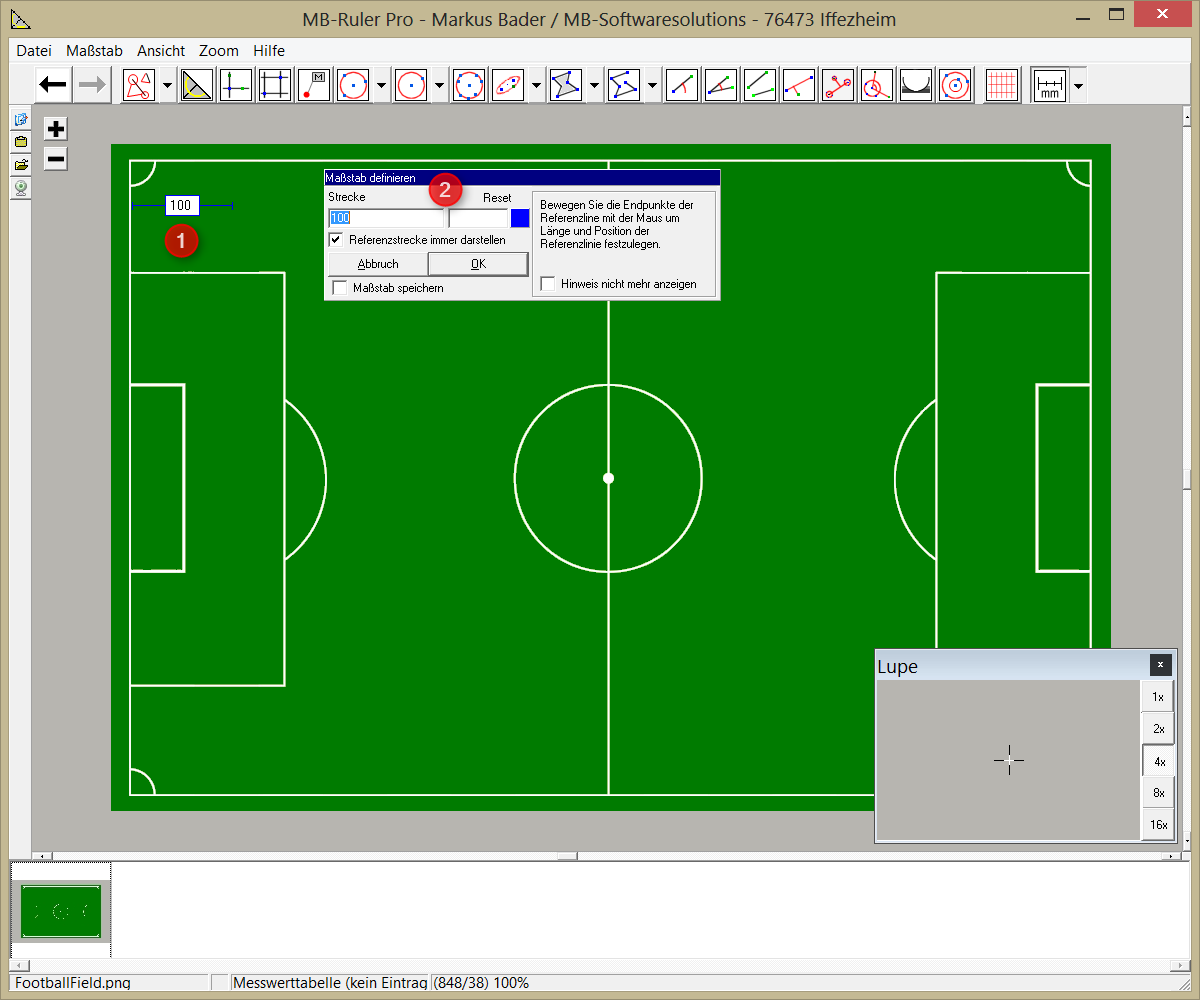

  5. Die Maßstabs-Referenzstrecke (1) und der Maßstabs-Definitions-Dialog (2) werden eingeblendet.

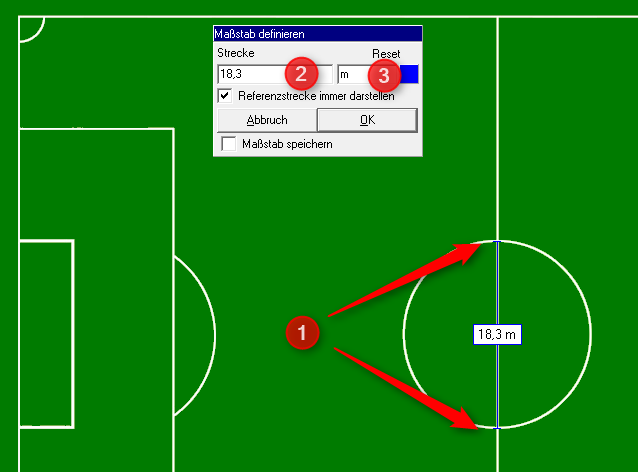

  6. Der Durchmesser des Anstoßkreises beträgt 18.3 m.
    Bewegen Sie Anfangs- und Endpunkt der blauen Referenzstrecke auf zwei gegenüberliegende Punkte des Anstoßkreises (1) und tragen Sie Länge (2) und Einheit (3) im Maßstabs-Definitions-Dialog ein.
    Schließen Sie den Dialog über die OK-Taste.

  7. Wählen Sie nun über die Iconleiste

    das jeweilige Messinstrument für Ihre Messung aus:

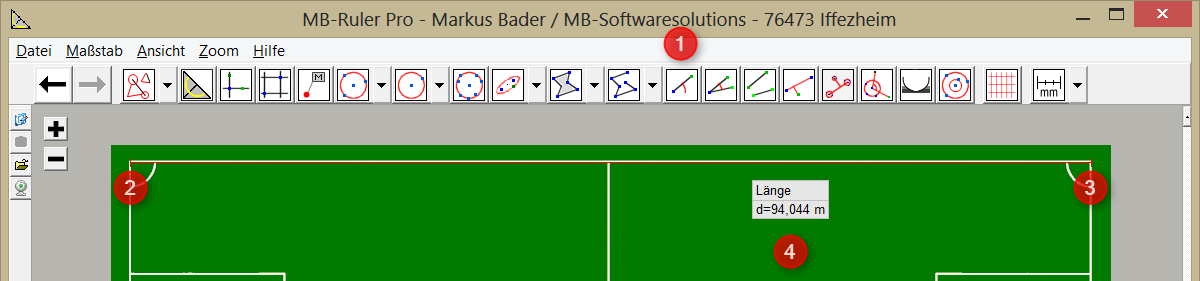

    Um die Länge des Spielfeldes zu Messen, klicken Sie mit der Maus auf das Linien-Mess-Symbol (1).
    Klicken Sie danach den Anfangspunkt (2) und danach den Endpunkt (3) der Strecke an. Im Tooltip erscheinen Hinweise für den jeweils nächsten Schritt.
    Bei Bedarf kann die Position der Punkte nachträglich noch korrigiert werden.
    Im Messwertfenster (4) werden die Messwerte des jeweiligen Messinstrumentes dargestellt.

  8. Sobald sich die Maus über dem Messwert-Fenster befindet, öffnet sich die Bearbeitungleiste für das Messinstrument:

    Sie können darin (von links nach rechts):

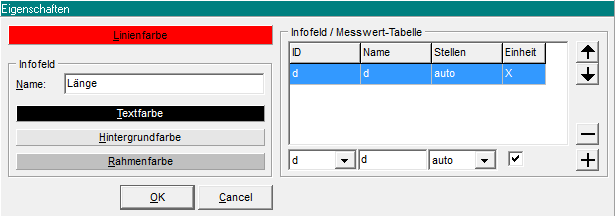

    • Stift: Name und Farbe des Messinstrumentes, sowie Inhalt und Farbe des Messwertfeldes anpassen

    • Schloss: das Messinstrument für die Bearbeitung sperren
    • Tabelle: die Messwerte in die Messwerttabelle übernehmen
    • rotes X: das Messinstrument löschen
