 Koordinatensystem
Funktionen
- Messung von x- und y-Koordinate eines Punkte in einem
(kartesischen oder affinen) Koordinatensystem
Beschreibung

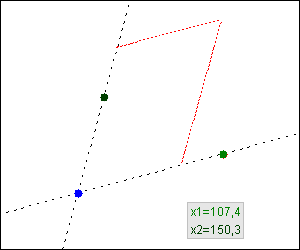

Mit dem Koordinatensystem können die Koordinaten eines Punktes
bezogen auf das Koordinatensystem gemessen werden. Das
Koordinatensystem kann hierbei kartesisch oder affin sind.
Durch Verschieben des blauen Punktes kann das Koordinatensystem in
seiner Gesamtheit verschoben werden.
Werden die beiden grünen Punkt verschoben, so werden die Richtungen
der beiden Achsen des Koordinatensystems gesetzt. Der
Koordinatenursprung bleibt dabei gleich.
Funktionen im Popup-Menu
| Maus verfolgen
|
es werden permanent die gemessene Strecken zu den beiden
Koordinatenachsen gezeichnet |
| Mit Fenster verbinden
|
wird das Messinstrument verschoben, so ermittelt es, welches
Fenster sich unter ihm befindet und speichert dies. Wird im
weiteren Verlauf dieses Fenster verschoben, so bewegt sich das
Messinstrument synchron mit diesem Fenster mit. Der Modus ist so
lange aktiv, wie der Menueintrag Mit Fenster verbinden
selektiert ist und das Fenster sichtbar ist. Wird das Fenster
minimiert oder die Applikation beendet, so wird dieser Modus
automatisch deaktiviert. |
| bewegen - Ausgangsposition
|
das Messinstrument wird in eine definierte Ausgangslage
gebracht |
| bewegen - 180° drehen
|
das Messinstrument wird um 180° gedreht |
| bewegen - 90° im Uhrzeigersinn drehen
|
das Messinstrument wird um 90° im Uhrzeigersinn gedreht |
| bewegen - 90° gegen den Uhrzeigersinn drehen
|
das Messinstrument wird um 90° gegen den Uhrzeigersinn
gedreht |
Unterstützte Funktionstasten
| <Strg><Alt><C> |
Messdaten in Zwischenablage kopieren |
| <Strg><Alt><Cursor links> |
Messinstrument um ein Pixel nach links verschieben |
| <Strg><Alt><Cursor rechts> |
Messinstrument um ein Pixel nach rechts verschieben |
| <Strg><Alt><Cursor oben> |
Messinstrument um ein Pixel nach oben verschieben |
| <Strg><Alt><Cursor unten> |
Messinstrument um ein Pixel nach unten verschieben |
Weitere Details zu den Funktionstasten und Informationen darüber,
wie diese angepasst werden können, finden Sie auf der Funktionstasten-Hilfeseite.
Remote Interface
Die generelle Beschreibung des Remote Interfaces finden Sie
hier.
Übertragung der Messwerte
| ValueID
|
Formatierung des Rückgabe-Wertes |
| 1 |
Distanz in x1-Richtung * 10
|
| 2 |
Distanz in x2-Richtung * 10
|
Übertragung der Positionsinformationen
| ValueID
|
Formatierung des Rückgabe-Wertes |
| 1 |
LoWord: x-Koordinate des Ursprungs
HiWord: y-Koordinate des Ursprungs |
| 2 |
Drehwinkel der x1-Achse * 10 |
| 3 |
Drehwinkel der x2-Achse * 10 |
| 4 |
LoWord: x-Koordinate des Infofeldes
HiWord: y-Koordinate des Infofeldes |
|
