 Kreis (Radius)
Funktionen
- Messung des Radius
- Messung des Umfangs
- Messung des Flächeninhalt
Beschreibung

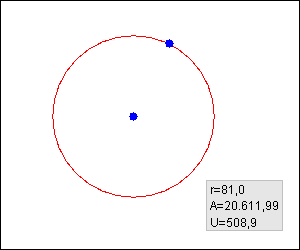

Mit dem Messwerkzeug Kreis kann der Radius, Umfang und
Flächeninhalt einer kreisförmigen Fläche ermittelt werden. Dabei
ist das Messwerkzeug in zwei Ausprägungen vorhanden:
Durch Verschieben des Mittelpunktes wird der Kreis insgesamt
bewegt. Der Radius bleibt dabei gleich.
Wird der Punkt auf dem Kreis bewegt, so verändert sich der
Radius - der Mittelpunkt bleibt gleich.
Funktionen im Popup-Menu
| Mit Fenster verbinden
|
wird das Messinstrument verschoben, so ermittelt es, welches
Fenster sich unter ihm befindet und speichert dies. Wird im
weiteren Verlauf dieses Fenster verschoben, so bewegt sich das
Messinstrument synchron mit diesem Fenster mit. Der Modus ist so
lange aktiv, wie der Menueintrag Mit Fenster verbinden
selektiert ist und das Fenster sichtbar ist. Wird das Fenster
minimiert oder die Applikation beendet, so wird dieser Modus
automatisch deaktiviert. |
| bewegen - Ausgangsposition
|
das Messinstrument wird in eine definierte Ausgangslage
gebracht |
| bewegen - Kopie erstellen
|
eine Kopie des Messinstrument wird erstellt. Die Kopie ist
deaktivert, kann aber über ihr Popupmenu aktiviert und gelöscht
werden |
Unterstützte Funktionstasten
| <Strg><Alt><C> |
Messdaten in Zwischenablage kopieren |
| <Strg><Alt><Cursor links> |
Messinstrument um ein Pixel nach links verschieben |
| <Strg><Alt><Cursor rechts> |
Messinstrument um ein Pixel nach rechts verschieben |
| <Strg><Alt><Cursor oben> |
Messinstrument um ein Pixel nach oben verschieben |
| <Strg><Alt><Cursor unten> |
Messinstrument um ein Pixel nach unten verschieben |
Weitere Details zu den Funktionstasten und Informationen darüber,
wie diese angepasst werden können, finden Sie auf der Funktionstasten-Hilfeseite.
Remote Interface
Die generelle Beschreibung des Remote Interfaces finden Sie
hier.
Übertragung der Messwerte
| ValueID
|
Formatierung des Rückgabe-Wertes |
| 1 |
Radius des Kreises * 10
|
| 2 |
Umfang des Kreises * 10
|
| 3 |
Flächeninhalt des Kreises * 10
|
Übertragung der Positionsinformationen
| ValueID
|
Formatierung des Rückgabe-Wertes |
| 1 |
LoWord: x-Koordinate des Mittelpunktes
HiWord: y-Koordinate des Mittelpunktes |
| 2 |
LoWord: x-Koordinate des Punktes auf dem Kreis
HiWord: y-Koordinate des Punktes auf dem Kreis |
| 3 |
LoWord: x-Koordinate des Infofeldes
HiWord: y-Koordinate des Infofeldes |
|
