 Winkel (3 Punkte)
Funktionen
- Messung des Winkels zwischen zwei Geraden (der Schnittpunkt
liegt auf dem Bildschirm)
- Messung der Länge der beiden Strecken
Beschreibung

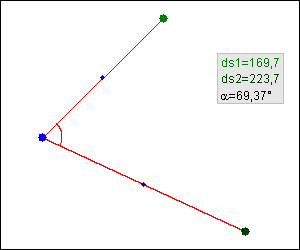

Der Winkelmesser (3 Punkte) bestimmt den Winkel zwischen zwei
Geraden, die sich auf dem Bildschirm schneiden. Der blaue Punkt
wird hierbei auf den Schnittpunkt gelegt, während die beiden grünen
Punkte auf Punkte der beiden Linien bewegt werden. Das Ergebnis ist
immer ein Ergebnis kleiner oder gleich 180°.
Zusätzlich werden die Längen der beiden Schenkel des Winkelmessers
ermittelt.
Funktionen im Popup-Menu
| Mit Fenster verbinden
|
wird das Messinstrument verschoben, so ermittelt es, welches
Fenster sich unter ihm befindet und speichert dies. Wird im
weiteren Verlauf dieses Fenster verschoben, so bewegt sich das
Messinstrument synchron mit diesem Fenster mit. Der Modus ist so
lange aktiv, wie der Menueintrag Mit Fenster verbinden
selektiert ist und das Fenster sichtbar ist. Wird das Fenster
minimiert oder die Applikation beendet, so wird dieser Modus
automatisch deaktiviert. |
| bewegen - Ausgangsposition
|
das Messinstrument wird in eine definierte Ausgangslage
gebracht |
| bewegen - Kopie erstellen
|
eine Kopie des Messinstrument wird erstellt. Die Kopie ist
deaktivert, kann aber über ihr Popupmenu aktiviert und gelöscht
werden |
Unterstützte Funktionstasten
| <Strg><Alt><C> |
Messdaten in Zwischenablage kopieren |
| <Strg><Alt><Cursor links> |
Messinstrument um ein Pixel nach links verschieben |
| <Strg><Alt><Cursor rechts> |
Messinstrument um ein Pixel nach rechts verschieben |
| <Strg><Alt><Cursor oben> |
Messinstrument um ein Pixel nach oben verschieben |
| <Strg><Alt><Cursor unten> |
Messinstrument um ein Pixel nach unten verschieben |
Weitere Details zu den Funktionstasten und Informationen darüber,
wie diese angepasst werden können, finden Sie auf der Funktionstasten-Hilfeseite.
Remote Interface
Die generelle Beschreibung des Remote Interfaces finden Sie
hier.
Übertragung der Messwerte
| ValueID
|
Formatierung des Rückgabe-Wertes |
| 1 |
Länge von Schenkel 1 * 10
|
| 2 |
Länge von Schenkel 2 * 10
|
| 3 |
gemessener Winkel * 10
|
Übertragung der Positionsinformationen
| ValueID
|
Formatierung des Rückgabe-Wertes |
| 1 |
LoWord: x-Koordinate des Anfangspunktes
HiWord: y-Koordinate des Anfangspunktes |
| 2 |
LoWord: x-Koordinate des Scheitelpunktes
HiWord: y-Koordinate des Scheitelpunktes |
| 3 |
LoWord: x-Koordinate des Endpunktes
HiWord: y-Koordinate des Endpunktes |
| 4 |
LoWord: x-Koordinate des Infofeldes
HiWord: y-Koordinate des Infofeldes |
|
