 Linie
Funktionen
- Messung der Länge einer Strecke
- Messung des Winkels zwischen einer Strecke und der
Horizontalen
Beschreibung
Die Messlinie ist sehr einfach gehalten und dient der Bestimmung
des Abstands zwischen zwei Punkte auf dem Bildschirm.

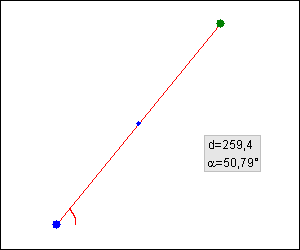

Durch Verschieben des blauen und grünen Punktes kann die Linie
positioniert werden. Die Messlinie ermittelt auch den Winkel der
zwischen der Linie und der Horizontalen liegt. Der blaue Punkt ist
hierbei der Scheitel.
Funktionen im Popup-Menu
| Mit Fenster verbinden
|
wird das Messinstrument verschoben, so ermittelt es, welches
Fenster sich unter ihm befindet und speichert dies. Wird im
weiteren Verlauf dieses Fenster verschoben, so bewegt sich das
Messinstrument synchron mit diesem Fenster mit. Der Modus ist so
lange aktiv, wie der Menueintrag Mit Fenster verbinden
selektiert ist und das Fenster sichtbar ist. Wird das Fenster
minimiert oder die Applikation beendet, so wird dieser Modus
automatisch deaktiviert. |
| bewegen - Ausgangsposition
|
das Messinstrument wird in eine definierte Ausgangslage
gebracht |
| bewegen - Kopie erstellen
|
eine Kopie des Messinstrument wird erstellt. Die Kopie ist
deaktivert, kann aber über ihr Popupmenu aktiviert und gelöscht
werden |
Unterstützte Funktionstasten
| <Strg><Alt><C> |
Messdaten in Zwischenablage kopieren |
| <Strg><Alt><Cursor links> |
Messinstrument um ein Pixel nach links verschieben |
| <Strg><Alt><Cursor rechts> |
Messinstrument um ein Pixel nach rechts verschieben |
| <Strg><Alt><Cursor oben> |
Messinstrument um ein Pixel nach oben verschieben |
| <Strg><Alt><Cursor unten> |
Messinstrument um ein Pixel nach unten verschieben |
Weitere Details zu den Funktionstasten und Informationen darüber,
wie diese angepasst werden können, finden Sie auf der Funktionstasten-Hilfeseite.
Remote Interface
Die generelle Beschreibung des Remote Interfaces finden Sie
hier.
Übertragung der Messwerte
| ValueID
|
Formatierung des Rückgabe-Wertes |
| 1 |
Länge der Linie * 10
|
| 2 |
gemessener Winkel * 10
|
Übertragung der Positionsinformationen
| ValueID
|
Formatierung des Rückgabe-Wertes |
| 1 |
LoWord: x-Koordinate des Anfangspunktes
HiWord: y-Koordinate des Anfangspunktes |
| 2 |
LoWord: x-Koordinate des Endpunktes
HiWord: y-Koordinate des Endpunktes |
| 3 |
LoWord: x-Koordinate des Infofeldes
HiWord: y-Koordinate des Infofeldes |
|
