 Fläche (Polygon)
Funktionen
- Messung des Flächeninhalts einer Fläche
- Messung des Umfangs einer Fläche
Beschreibung

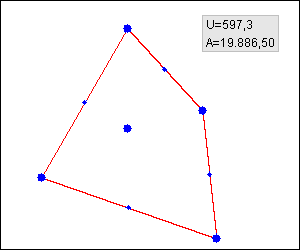

Mit diesem Messinstrument können Inhalt und Umfang eine Fläche
(Polygon) ermittelt werden.
Durch Verschieben der blauen Punkte an den Ecken des Linienzugs
können diese gesetzt werden. Um den Verlauf des Linienzugs zwischen
zwei Punkten zu verfeinern, muss der kleinere blaue Punkt in der
Mitte dieser Linie bewegt werden. Er wird dann automatisch zu einem
weiteren Eckpunkt. Um einen Eckpunkt zu löschen, muss dieser auf
einen der beiden benachbarten Punkte bewegt werden.
Funktionen im Popup-Menu
| Mit Fenster verbinden
|
wird das Messinstrument verschoben, so ermittelt es, welches
Fenster sich unter ihm befindet und speichert dies. Wird im
weiteren Verlauf dieses Fenster verschoben, so bewegt sich das
Messinstrument synchron mit diesem Fenster mit. Der Modus ist so
lange aktiv, wie der Menueintrag Mit Fenster verbinden
selektiert ist und das Fenster sichtbar ist. Wird das Fenster
minimiert oder die Applikation beendet, so wird dieser Modus
automatisch deaktiviert. |
| bewegen - Ausgangsposition
|
das Messinstrument wird in eine definierte Ausgangslage
gebracht |
| bewegen - Kopie erstellen
|
eine Kopie des Messinstrument wird erstellt. Die Kopie ist
deaktivert, kann aber über ihr Popupmenu aktiviert und gelöscht
werden |
Unterstützte Funktionstasten
| <Strg><Alt><C> |
Messdaten in Zwischenablage kopieren |
| <Strg><Alt><Cursor links> |
Messinstrument um ein Pixel nach links verschieben |
| <Strg><Alt><Cursor rechts> |
Messinstrument um ein Pixel nach rechts verschieben |
| <Strg><Alt><Cursor oben> |
Messinstrument um ein Pixel nach oben verschieben |
| <Strg><Alt><Cursor unten> |
Messinstrument um ein Pixel nach unten verschieben |
Weitere Details zu den Funktionstasten und Informationen darüber,
wie diese angepasst werden können, finden Sie auf der Funktionstasten-Hilfeseite.
Remote Interface
Die generelle Beschreibung des Remote Interfaces finden Sie
hier.
Übertragung der Messwerte
| ValueID
|
Formatierung des Rückgabe-Wertes |
| 1 |
Umfang des Polygons * 10
|
| 2 |
Flächeninhalt des Polygons * 10
|
Übertragung der Positionsinformationen
| ValueID
|
Formatierung des Rückgabe-Wertes |
| 1 |
Anzahl der Punkte des Polygons =N |
| 2..N+1 |
LoWord: x-Koordinate des Polygonpunktes
HiWord: y-Koordinate des Polygonpunktes |
| N+2 |
LoWord: x-Koordinate des Infofeldes
HiWord: y-Koordinate des Infofeldes |
|
